苏州铝用钻
整体硬质合金钻头 3×D 5×D
制造特点：
1：尺寸形式 参考DIN6537标准制造
2：顶角 130°
3：排屑槽型 抛物线型（便于排屑）
4：刃径公差 m7
5：柄部形式 参照DIN6535HA h6
使用特点：
用于加工变形铝合金、铸造铝合金、铜合金等有色金属。尤其适合镁铝合金、高硅铝，独特的抛物线槽型，使铝加工排屑不再成为问题，从而达到更高效的加工。

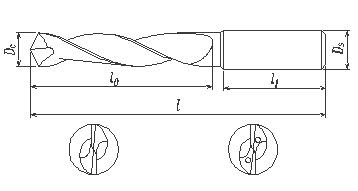

规格 | 3×D 尺寸详细 | 5×D 尺寸详细 | 螺纹底孔 | |||||||
Dc | l0 | l1 | l | Ds | l0 | l1 | l | Ds | 切削丝锥 | 挤压丝锥 |
￠3.3 | 20 | 28 | 54 | ￠4 | 28 | 28 | 58 | ￠4 | M4×0.7 | |
￠3.4 | N0.8-32UNC | |||||||||
￠3.5 | M4×0.8 N0.8-36UNF | |||||||||
￠3.7 | M4×0.7 | |||||||||
￠3.8 | 24 | 28 | 58 | ￠4 | 36 | 28 | 66 | ￠4 | M4×0.5 | |
￠3.9 | N0.10-24UNC | |||||||||
￠4.1 | 24 | 36 | 66 | ￠6 | 36 | 36 | 74 | ￠6 | N0.10-32UNF | |
￠4.2 | M5×0.8 | |||||||||
￠4.5 | M5×0.8 N0.12-24UNC | |||||||||
￠4.6 | N0.12-28UNF | M5×0.8 | ||||||||
￠4.7 | N0.12-32UNEF | |||||||||
￠5.0 | 28 | 36 | 66 | ￠6 | 44 | 36 | 82 | ￠6 | M6×1.0 | |
￠5.1 | 1/4-20UNC | |||||||||
￠5.3 | M6×0.75 | |||||||||
￠5.5 | 1/4-28UNF | M6×1.0 | ||||||||
￠5.6 | 1/4-32UNEF | |||||||||
￠6.6 | 34 | 36 | 79 | ￠8 | 53 | 36 | 91 | ￠8 | 5/16-18UNC | |
￠6.8 | M8×1.25 | |||||||||
￠6.9 | 5/16-24UNF | |||||||||
￠7.0 | M8×1.0 | |||||||||
￠7.1 | 41 | 36 | 79 | ￠8 | 53 | 36 | 91 | ￠8 | 5/16-30UNEF | |
￠7.3 | M8×0.75 | |||||||||
￠7.4 | M8×1.25 | |||||||||
￠8.0 | 3/8-16UNC | |||||||||
￠8.5 | 47 | 40 | 89 | ￠10 | 61 | 40 | 103 | ￠10 | M10×1.5 3/8-24UNF | |
￠8.7 | 3/8-32UNEF | |||||||||
￠8.8 | M10×1.25 | |||||||||
￠9.0 | 47 | 40 | 89 | ￠10 | 61 | 40 | 103 | ￠10 | M10×1.0 | |
￠9.3 | M10×0.75 | M10×1.5 | ||||||||
￠9.4 | 7/16-14UNC | |||||||||
￠9.9 | 7/16-20UNF | |||||||||
￠10.2 | 55 | 45 | 102 | ￠12 | 71 | 45 | 118 | ￠12 | 7/16-28UNEF | |
￠10.3 | M10×1.75 | |||||||||
￠10.9 | 1/2-13UNC | |||||||||
￠11.0 | M12×1.0 | |||||||||
￠11.2 | M12×1.75 | |||||||||
￠11.5 | 1/2-20UNF | |||||||||
￠11.8 | 1/2-28UNEF | |||||||||
￠12.0 | M14×2.0 | |||||||||
￠12.2 | 60 | 45 | 107 | ￠14 | 77 | 45 | 124 | ￠14 | 9/16-12UNC | |
￠12.5 | M14×1.5 | |||||||||
￠12.9 | 9/16-18UNF | |||||||||
￠13.0 | M14×1.0 | M14×2.0 | ||||||||
￠13.2 | 9/16-24UNEF | |||||||||
￠13.6 | 5/8-11UNC | |||||||||
￠14.0 | M16×2.0 | |||||||||
￠14.5 | 65 | 48 | 115 | ￠16 | 83 | 48 | 133 | ￠16 | M14×1.5 5/8-18UNEF | |
￠14.8 | 5/8-24UNEF | |||||||||
￠15.0 | M16×1.0 | M16×2.0 | ||||||||
￠15.5 | M18×2.5 | |||||||||
￠16.0 | M18×2.0 | |||||||||
￠16.6 | 73 | 48 | 123 | ￠18 | 93 | 48 | 143 | ￠18 | 3/4-10UNC | |
￠17.0 | M18×1.0 | |||||||||
￠17.5 | M20×2.5 3/4-16UNF | |||||||||
￠17.8 | 3/4-20UNEF | |||||||||
￠18.0 | M20×2.0 | |||||||||
￠18.5 | 79 | 50 | 131 | ￠20 | 101 | 50 | 153 | ￠20 | M20×1.5 | |
￠19.0 | M20×1.0 | |||||||||
￠19.6 | 7/8-9UNC | |||||||||
￠20.0 | M22×2 | |||||||||
